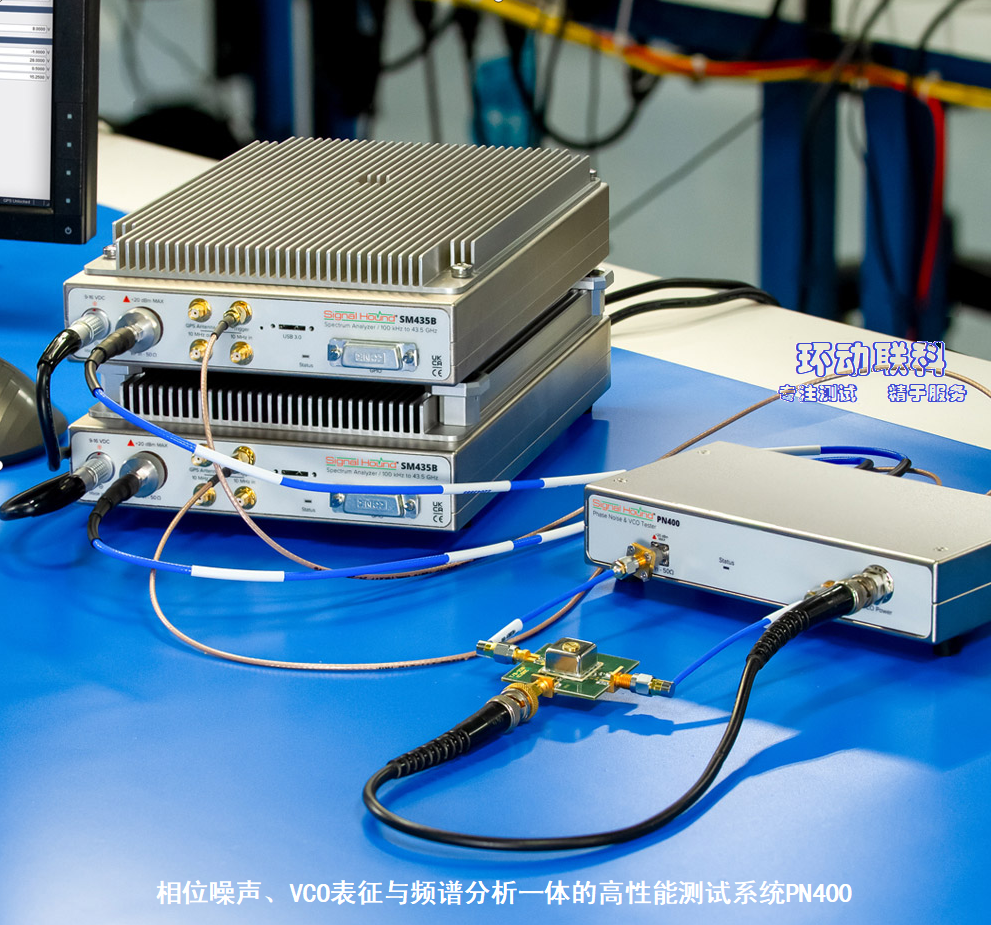

Signal Hound PN400是一款集相位噪声测试、VCO表征与频谱分析于一体的高性能测试系统，基于两台SM系列频谱分析仪构建，通过互相关技术将相位噪声底降低20-30dB，为射频工程师及专业人员提供精准高效的测试解决方案。

频段：100kHz-43.5GHz

输入功率：+10dBm

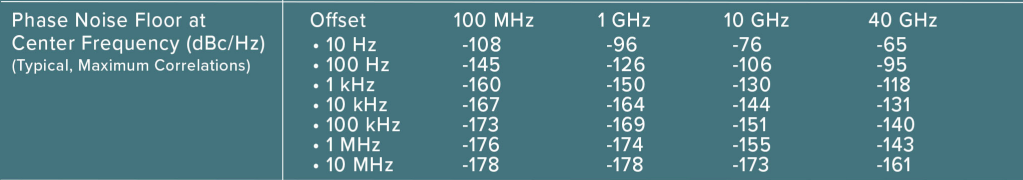

相位噪声性能：

VCO测试能力：- 供电电压（VSUPPLY）：0.5V至15V可调，分辨率5mV，精度10mV，

电流回读精度2mA，电压建立时间500ms/V。

- 调谐电压（VTUNE）：-1V至28V可调，分辨率1mV，精度10mV，建立时间10ms/V。

控制接口：USB

支持操作系统：Windows Linux

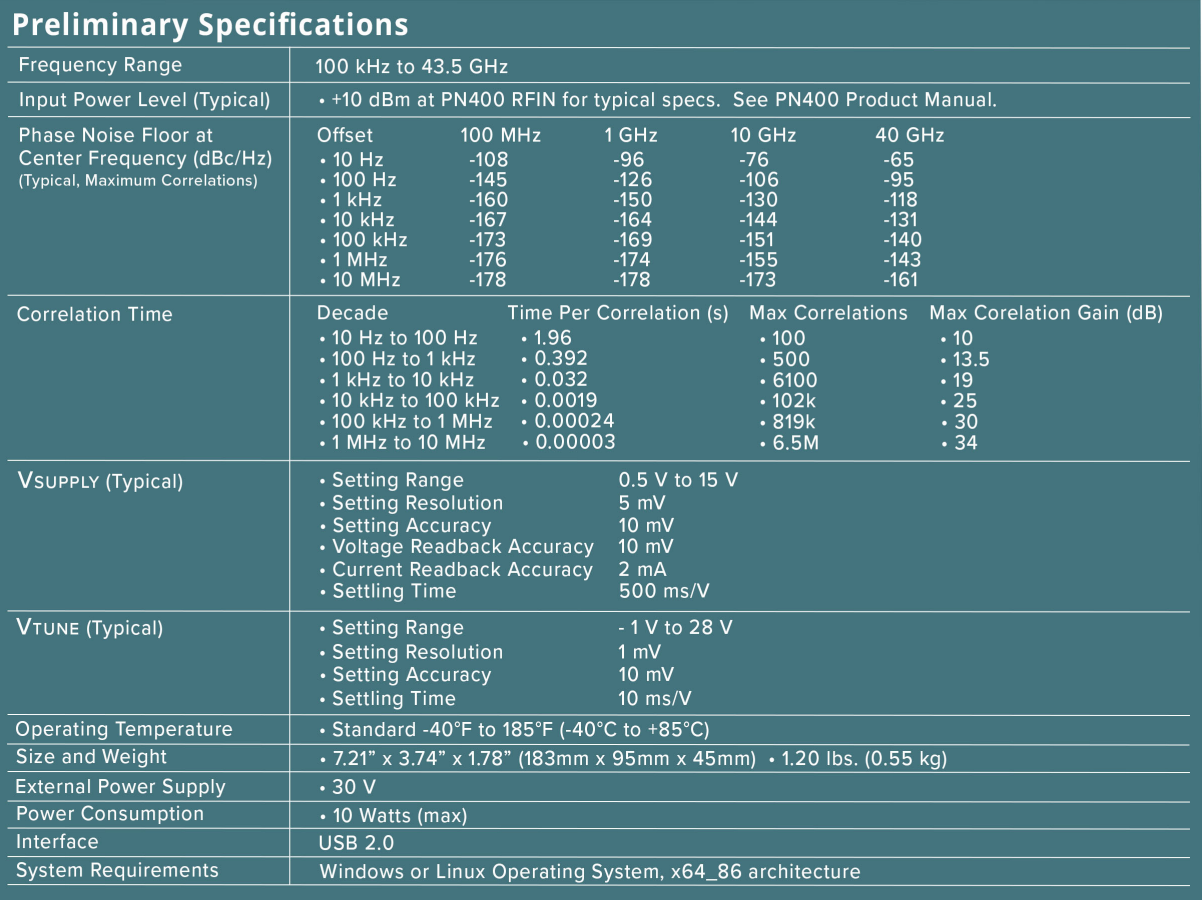

完整参数描述见下方

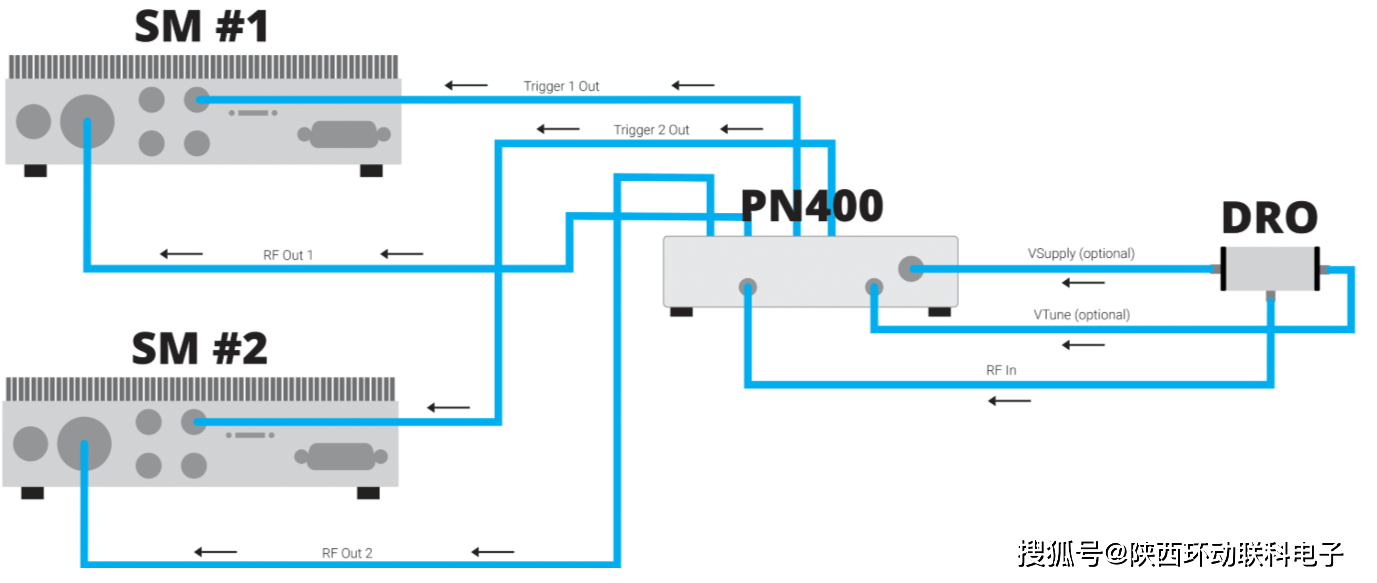

互相关（Cross-Correlation）方法测试相位噪声是PN400的核心，互相关（Cross-Correlation）方法采用两个并行的相同测量设置，通常需要低噪声参考振荡器、相位检测器、频谱分析仪和互相关软件。该方法在超低相位噪声测量方面表现出色，非常适合需要精确相位噪声测量的应用。

环动联科：利用PN400 Cross-Correlation进行相位噪声PHASE NOISE MEASMENT及VCO

对于要求最高的相位噪声应用，利用互相关进行测量可提供超出单台频谱分析仪能力的灵敏度水平。通过结合两台SM系列频谱分析仪（PN400运行所需）的强大功能和性能，用户可以解锁专业测试设备的特性，并利用每台独立的频谱分析仪进行广泛的应用——所有这些均通过Spike实现。

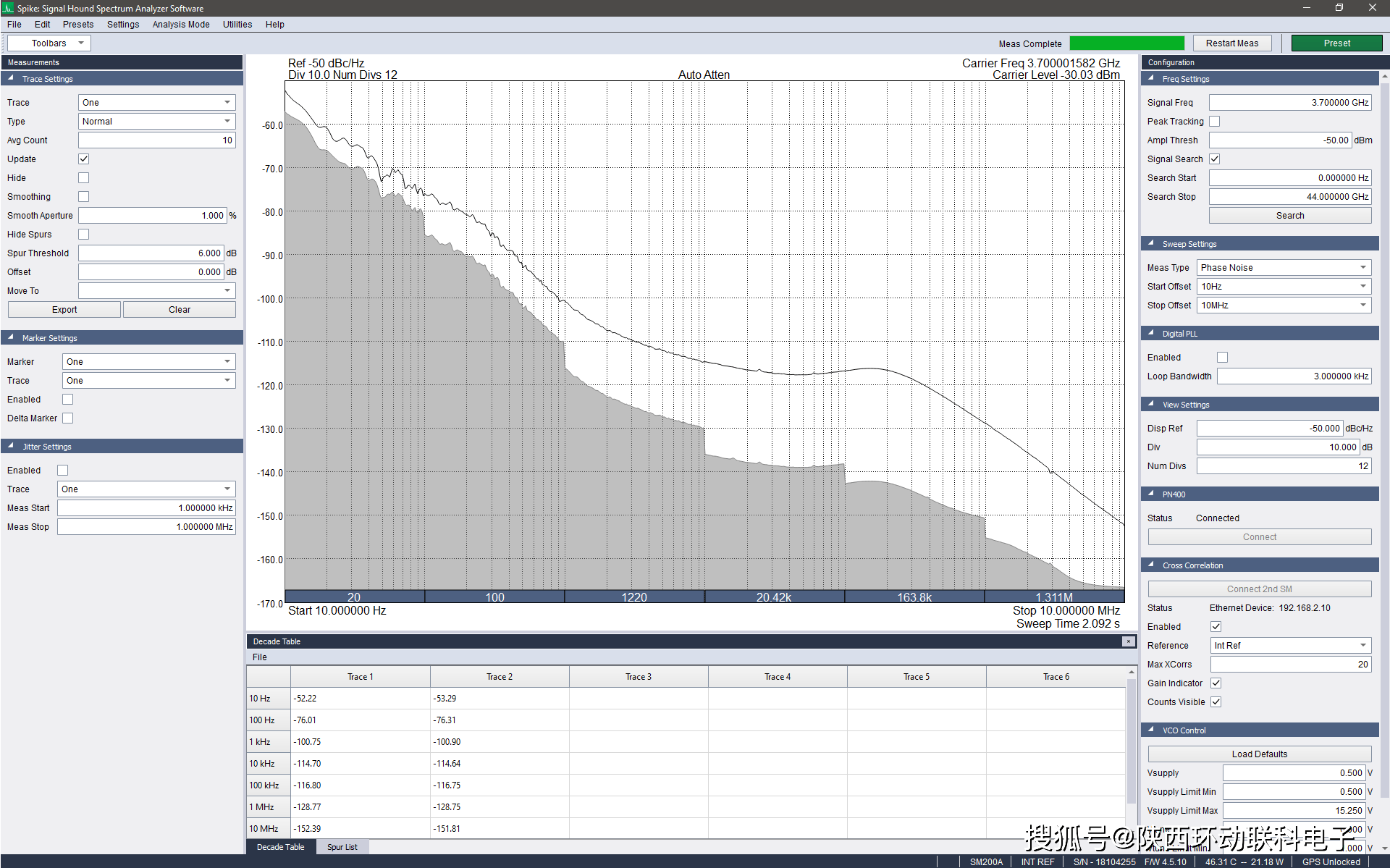

PN400互相关法Cross correlation 测试相位噪声 @ 3.7GHz

扩展阅读：

相位噪声测量为何重要？

相位噪声会在多个方面影响系统性能：

通信系统——相位噪声恶化，会导致更高的误码率，这在4G和5G网络等现代无线通信系统中可见一斑。例如，LTE和5G传输所需的高精度使得相位噪声成为决定数据完整性和减少传输错误的关键因素。

雷达系统——相位噪声性能不佳会降低分辨率和精度，这一点在F-22“猛禽”战斗机所使用的AN/APG-77等先进雷达系统中得到了验证，这类系统要求极低的相位噪声以实现高目标分辨率和精度。21世纪初的研究表明，降低相位噪声可显著提高军事应用中的探测范围。

时间相关的应用——相位噪声直接影响同步和定时精度，例如在GPS系统中，低相位噪声对于保持纳秒级定时精度至关重要，从而实现精确的位置跟踪。例如，20世纪90年代首次引入的GPS卫星中使用的现代原子钟，就依赖于超低相位噪声振荡器来确保可靠性。

相位噪声水平会影响射频（RF）系统的整体动态范围和测量灵敏度。高相位噪声会降低振荡器和频率合成器等器件的性能，而这些器件在射频和微波应用中至关重要。
